在空气源热泵热水工程领域，生能“老大哥”以自身硬实力立足行业，扎扎实实做好自己，并进一步发扬光大。近三年时间里，生能热水工程项目在中国热泵行业年会上连续荣获“热泵多能互补最佳应用奖”给出有力说明。
2021年，生能江苏大学润江缘浴室空气能、太阳能、余热回收多能互补式热水系统项目荣获2021年“热泵多能互补最佳应用奖”殊誉。详情可点击1年省下108.48万元！这个热水节能减排改造项目怎么做到的？
2022年7月27日，生能山东省聊城大学西校区微能网《太阳能发电+储能+热泵）生活热水系统项目荣获2022“节能杯”第七届热泵系统应用设计大赛”热泵多能互补最佳应用奖“。
01技术设计思路
该项目引入综合能源服务的概念，从建立多能供给、微能网运行出发，把供能（电网供电）、产能（太阳能发电）、储能（调峰）、分配、用能（热泵加热、水泵等）等联结为一个微型能源网，热水系统设计以提升学生用热的舒适性为主要目标，融合节能设计、稳定性设计和舒适性设计，使运行能耗最低、运行稳定性能最好，学生洗澡舒适性最优。本设计方案突出如下设计特点：
1.独特的系统设计
本项目引入了综合能服务的概念，构建了微能网[外供电能+产能（太阳能发电）+储能（蓄电池蓄能）+热泵制热]热水系统。实现多能供给、调峰供电、最佳能效制热。
2.设计安装了太阳能电池组件120块
装机容量51.6KW，并把产生的电能输送到浴室楼顶的配电系统，实现并网发电供能。
3.设计安装了200KW的储能系统
实现谷电峰用、调峰供电的运行模式，使热泵机组运行在气候温度较高时段，提升热泵机组的能效比，降低电能消耗，储能系统连接配电系统实现并网运行，自动调峰。
4.模块化设计
可扩展性建造，增加了可扩展的灵活性。在空气源热水器的布置上，采用预留接口的设计方案。当加热设备不足时，可模块化扩展加热设备。
5.采用供热与加热分离的系统设计思路
使供热温度更稳定，较好地解决忽冷忽热问题。本系统设计了三个加热水箱、一个供热水箱。加热水箱按设定时间开机运行，达到供热温度后，通过自重力把水放到供热水箱。供热水箱把热水输送到浴室供热。供热水箱只供热、不加热，保障了热水温度的均衡性，当供热水箱低于供热温度时，恒温机组启动运行，保障了热水温度。
6.采用变频器恒压控制和定时热水循环控制相结合
当热水管温度低于46℃时，自动循环提升管道热水温度，当高于50℃时，停止循环进入恒压供水模块，确保供热水泵能耗最低。主要技术参数如下：
加热系统出水温度：55℃
保温水箱温度：52℃
未端供水温度：≥45℃
供水时间：12小时
设计供热能力：12000人/日，每人40L供水能力，总供热量300吨/天。
太阳能发电装机容量：50KW以上
储能装机容量：200KW
02.项目构成
1.外供能源系统
从西校区变电所外接国网供电电源，作为后备用能。
2.太阳能发电系统
由太阳能电组件、直流汇集系统，逆变器、交流控制系统等组成。实现并网发电，调节用能。

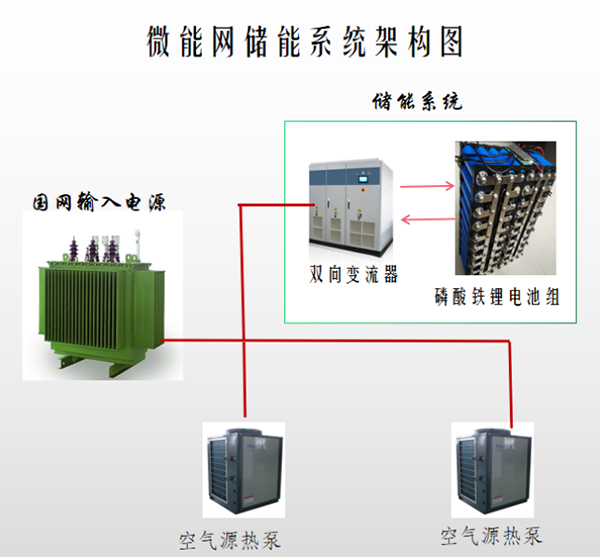

3.储能系统
主要功能为谷时储能，峰时供电。
4.空气源热水系统主要功能
通过空气源热水器进行制热、升温，为学生洗澡提供生活热水。
5.恒温恒压供水系统主要功能
为浴室提供45～50℃的热水，同时根据洗澡人数的多少和用水量的大小自动调节供水流量，达到均匀控制流量。
6.自动化控制系统主功能
外供电源控制系统、空气源热水系统、太阳能发电控制系统、储能控制系统、恒温恒供水系统等进行自动化运行控制和微能网调峰控制，确保系统的协调运行，联动控制，并实现远程监控监测。
03.实施效果
1.节能省钱
本项目实施后，微能网（太阳能发电+储能+空气能）热水系统节能效果十分显著，太阳能年发电量7.91万元KWh、年储能量为10.95万KWh、空气源热泵节能40.5万KWh，年节电量59.36万KWh，节约标煤量196tce，节能率34.5%，年节约成本35.59万元。
2.环保减排
环境效益：CO2减排量为523.2吨/年，SO2减排量为4.8吨/年，烟尘减排量为3吨/年。
3.用户评价
自2021年正常运行以来，系统运行稳定，太阳能发电、储能系统运行效率较好，空气源热水器的能效比较高，特别是通过多能互补、组合式运行后，节能量有较大幅度的提高。首先使用储能电源进行供电制热，再使用太阳能发电进行供电制热，热泵机组全部运行在上午8点至下午5点的高温时段，大大提高了热泵机组的能效比，使制热效率最大化，制热耗能最小化，这种多能互补、高效加热的方式值得推广应用。
2021年，生能江苏大学润江缘浴室空气能、太阳能、余热回收多能互补式热水系统项目荣获2021年“热泵多能互补最佳应用奖”殊誉。详情可点击1年省下108.48万元！这个热水节能减排改造项目怎么做到的？
2022年7月27日，生能山东省聊城大学西校区微能网《太阳能发电+储能+热泵）生活热水系统项目荣获2022“节能杯”第七届热泵系统应用设计大赛”热泵多能互补最佳应用奖“。
今天我们就来讲讲最新获奖的生能山东省聊城大学西校区微能网《太阳能发电+储能+热泵）生活热水系统项目，该节能改造项目介绍可点击贴心！看这所大学如何让浴室美貌与实力并存？今天主要从专业角度来讲下该项目的技术设计思路、项目构成、实施效果。
01技术设计思路
该项目引入综合能源服务的概念，从建立多能供给、微能网运行出发，把供能（电网供电）、产能（太阳能发电）、储能（调峰）、分配、用能（热泵加热、水泵等）等联结为一个微型能源网，热水系统设计以提升学生用热的舒适性为主要目标，融合节能设计、稳定性设计和舒适性设计，使运行能耗最低、运行稳定性能最好，学生洗澡舒适性最优。本设计方案突出如下设计特点：
1.独特的系统设计
本项目引入了综合能服务的概念，构建了微能网[外供电能+产能（太阳能发电）+储能（蓄电池蓄能）+热泵制热]热水系统。实现多能供给、调峰供电、最佳能效制热。
2.设计安装了太阳能电池组件120块
装机容量51.6KW，并把产生的电能输送到浴室楼顶的配电系统，实现并网发电供能。
3.设计安装了200KW的储能系统
实现谷电峰用、调峰供电的运行模式，使热泵机组运行在气候温度较高时段，提升热泵机组的能效比，降低电能消耗，储能系统连接配电系统实现并网运行，自动调峰。
4.模块化设计
可扩展性建造，增加了可扩展的灵活性。在空气源热水器的布置上，采用预留接口的设计方案。当加热设备不足时，可模块化扩展加热设备。
5.采用供热与加热分离的系统设计思路
使供热温度更稳定，较好地解决忽冷忽热问题。本系统设计了三个加热水箱、一个供热水箱。加热水箱按设定时间开机运行，达到供热温度后，通过自重力把水放到供热水箱。供热水箱把热水输送到浴室供热。供热水箱只供热、不加热，保障了热水温度的均衡性，当供热水箱低于供热温度时，恒温机组启动运行，保障了热水温度。
6.采用变频器恒压控制和定时热水循环控制相结合
当热水管温度低于46℃时，自动循环提升管道热水温度，当高于50℃时，停止循环进入恒压供水模块，确保供热水泵能耗最低。主要技术参数如下：
加热系统出水温度：55℃
保温水箱温度：52℃
未端供水温度：≥45℃
供水时间：12小时
设计供热能力：12000人/日，每人40L供水能力，总供热量300吨/天。
太阳能发电装机容量：50KW以上
储能装机容量：200KW
02.项目构成

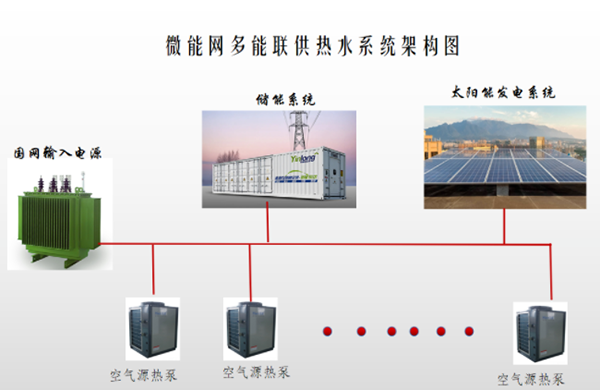

微能网热水系统由外供能源系统、储能系统、太阳能发电系统、空气源热水系统、恒温恒压供热系统、自动化控制系统等组成。
1.外供能源系统
从西校区变电所外接国网供电电源，作为后备用能。
2.太阳能发电系统
由太阳能电组件、直流汇集系统，逆变器、交流控制系统等组成。实现并网发电，调节用能。
3.储能系统
主要功能为谷时储能，峰时供电。
4.空气源热水系统主要功能
通过空气源热水器进行制热、升温，为学生洗澡提供生活热水。
5.恒温恒压供水系统主要功能
为浴室提供45～50℃的热水，同时根据洗澡人数的多少和用水量的大小自动调节供水流量，达到均匀控制流量。
6.自动化控制系统主功能
外供电源控制系统、空气源热水系统、太阳能发电控制系统、储能控制系统、恒温恒供水系统等进行自动化运行控制和微能网调峰控制，确保系统的协调运行，联动控制，并实现远程监控监测。
03.实施效果
1.节能省钱
本项目实施后，微能网（太阳能发电+储能+空气能）热水系统节能效果十分显著，太阳能年发电量7.91万元KWh、年储能量为10.95万KWh、空气源热泵节能40.5万KWh，年节电量59.36万KWh，节约标煤量196tce，节能率34.5%，年节约成本35.59万元。
2.环保减排
环境效益：CO2减排量为523.2吨/年，SO2减排量为4.8吨/年，烟尘减排量为3吨/年。
3.用户评价
自2021年正常运行以来，系统运行稳定，太阳能发电、储能系统运行效率较好，空气源热水器的能效比较高，特别是通过多能互补、组合式运行后，节能量有较大幅度的提高。首先使用储能电源进行供电制热，再使用太阳能发电进行供电制热，热泵机组全部运行在上午8点至下午5点的高温时段，大大提高了热泵机组的能效比，使制热效率最大化，制热耗能最小化，这种多能互补、高效加热的方式值得推广应用。
