采暖工程图的组成：

采暖平面图：主要表示建筑物各层的采暖设备和管道的平面布置。

采暖系统图：表明整个采暖系统的设备，附件和干、立、支管在空间的布置及其相互关系。

采暖详图：包括标准图和非标准图；设计、施工时，通常采用标准图。

采暖施工图：采暖平面图，采暖系统图，采暖详图，图纸目录，主要设备材料表，设计施工说明。

采暖工程图的识读方法：

识图顺序：先采暖平面图→再对照采暖平面图读采暖系统图→然后识读详图。

1、采暖平面图的识读顺序：

先底层、中间层、顶层的采暖设备→再由热力入口起，顺序识读汽干、立、支管及凝水支、立、干管。

2、采暖系统图的识读顺序：

从热力入口起，延气流的方向识读。

供汽总管→供汽干管→各供汽立管→各组散热器的供汽支管→各组散热器的凝水支管→各凝水立管→凝水干管→凝水总管。

详图：对平面图、系统图标准图中所缺的接点图局部。

先立、干管的连接→再散热器与支管的连接→然后膨胀水箱等设备与干管的连接。

3、办公楼采暖平面图的阅读：

通风工程图的组成：

通风工程图：

通风平面图，通风管道、封口和通风设备在建筑物的平面布置。

通风剖面图，设备、附件等在垂直方向上的布置，以及在垂直方向上通风管道的走向和标高等。

通风系统图，表示整个通风系统在空间的布置。

主要反映通风管道的走向以及设备、附件和管件的相对位置。

详图，一般为标准图。-暖通南社整理编辑。

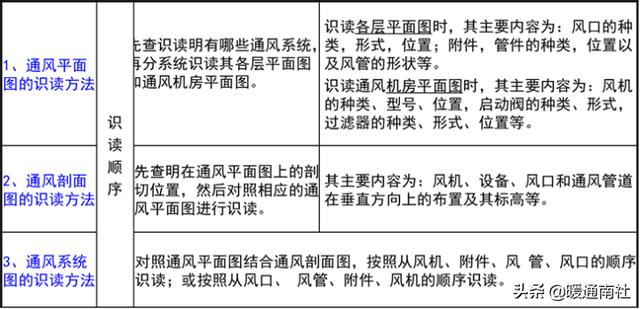

通风工程图的识读方法：

识读顺序：先通风平面图，剖面图再对照通风平面图，剖面图识读通风系统图然后识读详图。

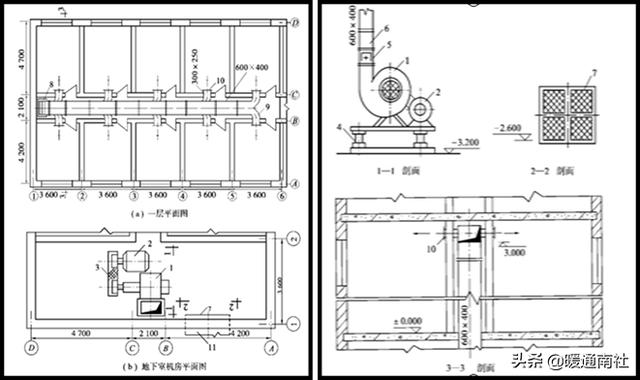

办公楼通风平面图与剖面图对照：

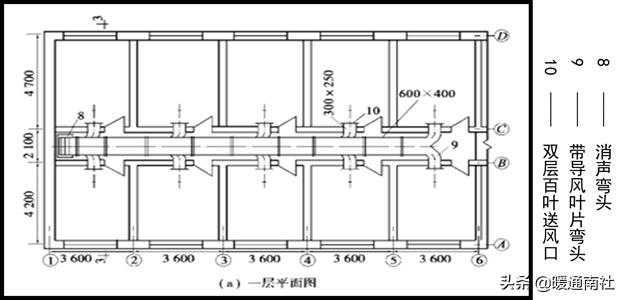

办公楼通风平面图的阅读：

由一层平面图得：

①该通风系统有双层百叶风口10个，分别设在沿B、C轴各通风房间的墙上。

②送风干管为一条600×400的矩形风管，布置在B、C轴之间。

③送风支（短）管为10条300×250的矩形风管，每条送风支（短）管的一端接送风干管；另一端接双层百叶口的进口。

④带导风叶片的矩形弯头两个，位于送风干管的末端。

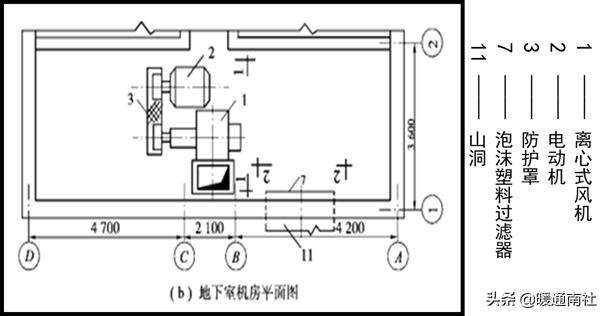

地下室机房平面图：

从地下室内通风机房平面图中可以看出，在①、②轴之间设有心通风机、电动机一台；在A、B轴之间的山洞口，设有泡沫塑料过滤器。

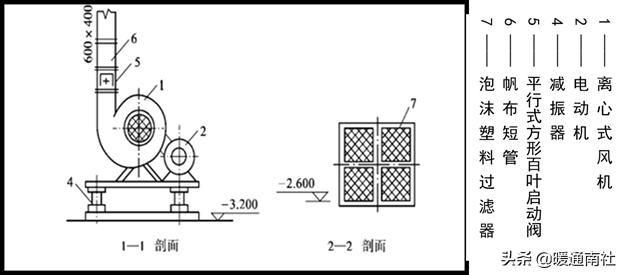

办公楼通风剖面图阅读：

从1-1剖面可以看出，在离心通风机的底座下安装有减振器；在离心通风机的出口处设有方形百叶启动阀和帆布短管；其上是600×400的矩形送风主立管。

从2-2剖面图可以看出，在山洞口，标高-2.600处安装泡沫塑料过滤器。

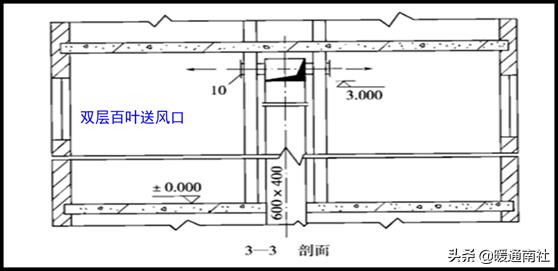

从3-3剖面可以看出，600×400的矩形送风主立管，从地下室通风机房垂直向上至一层，与标高为3.000的送风干管相接，在送风干管的两侧，分别接出送风支管至双层百叶风口。

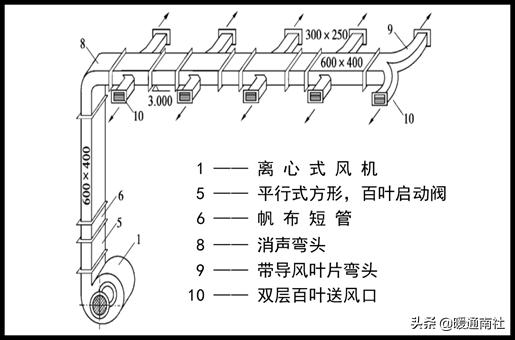

办公楼通风系统图阅读：

从图中可以看出，在离心通风机的出口处是方形百叶启动阀和帆布短管，其上是送风主立管，在标高3.000处以90弯头与送风干管相接。在送风干管的两侧，以送风支管分别与各双层百叶风口相接。

管道工程基本知识：

公称直径的概念及符号表示：

管子，管件和管路附近的公称直径（也叫公称通径。名义直径）既不是实际内径，也不是实际外径，而是称呼直径，又称平均外径。

例如：公称直径25m的白铁管实测其内径数值为25.4mm左右，表示为DN25。

公称直径，便于管子与管子，管子与管件，管子与管路附件的连接，保持接口的一致。

所以，无论管子的实际外径或内径多大，只要公称直径相同的就能相互连接并且具有互换性。

公称直径指标准化以后的标准直径，以DN表示，单位mm，例如：DN50，表示公称直径为50mm。

公称压力、试验压力、工作压力的概念、符号及关系：

1、公称压力：

制品在基准温度下的耐压强度称为公称压力。符号pn表示。如公称压力为1.6MPa.可记为PN1.6。

2、试验压力：

通常指常温下的耐压强度。符号ps表示。

如实验试压力3.OMPa用ps3.0表示。

3、工作压力：

一般是指给定温度下得（工作）压力。符号Pt表示。

如介质最高温度为200℃时，工作压力为1.OMPa。用p201.0表示。

4、公称压力、试验压力和工作压力的关系：Ps＞PN≥P1。

管道分类：

水暖管道，属于低压。公称压力＜2.5MPa。

几种特定介质管道：压缩空气管道，热力管道，燃气管道，乙炔管道。

管道在介质压力作用下，应满足以下主要要求：

①具有足够的机械强度；

②具有可靠的密封性。

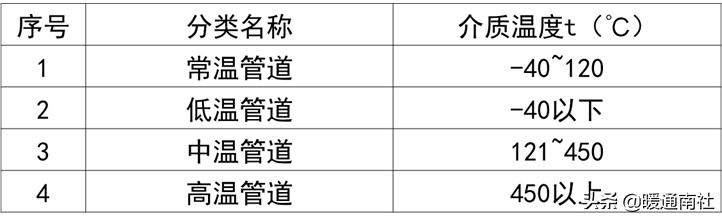

按介质温度分类：

管道在介质温度作用下，应满足以下主要要求：

①管材耐热的稳定性；

②管道热应变的补偿；

③管道的绝热保温。

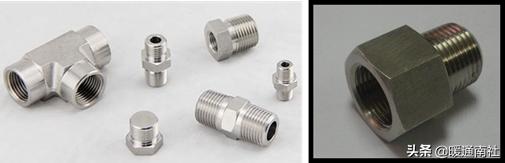

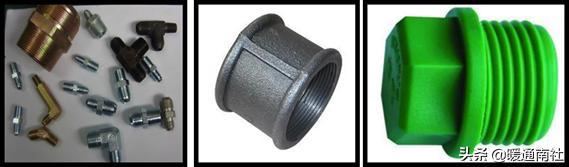

九种管件：

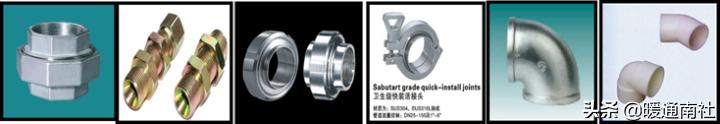

1、管接头也称管箍，束结，用于公称直径相同的俩根管子的链接。

2、活接头也称由任，由于需要拆装处的一根公称直径相同的管子链。

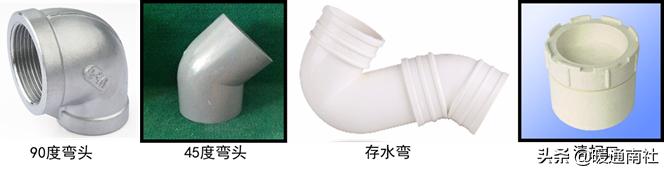

3、弯头一般为90°，分为等径和异径弯头两种，用来链接两根公称直径相同或不同的管子，并使管路转90°弯。

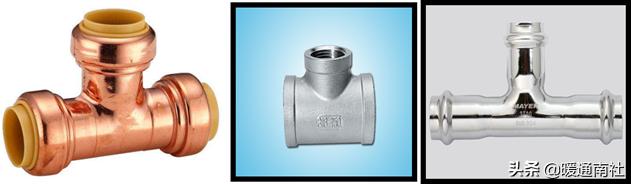

4、三通分为等径和异径三通两种，用于直管上接出支管。

5、四通分为等径和异径四通两种，用于连接4根垂直相交的管子。

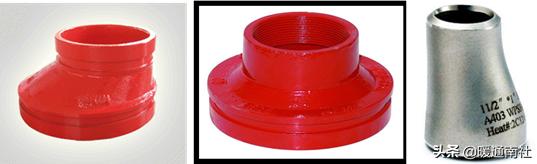

6、大小头也叫异径管，用于连接两根公称直径不同的管子。

7、补心也叫内外螺纹管接头，起作用与大小头相同 。

8、外接头也叫双头外螺丝，用于连接两个公称直径相同的内螺纹管件或阀门。

9、丝堵也叫管塞，外方堵头，用于赌塞管道，常与管接头，弯头，三通等内螺纹管件配合用。

铸铁管的材料及管件：

1、给水铸铁管及其管件

1）管材

①材质：是用灰口铸铁铸造的，出厂前内外表面涂防锈沥青一层。

②分类：承插式和法兰式，常用承插式。

③场合：高压的用于室外给水管道，中低压的用于室外燃气，雨水管道。

2）管件，给水铸铁管的管件，也是用灰口铸铁铸造的。其常用的有正三通、四通、大小头、90°和45°弯头等。

3）管材、管件的规格表示：给水铸铁管及其管件的直径，以公称直径表示。

2、排水铸铁管及其管件

1）管材

①材质：排水铸铁管通常是用灰口铸铁浇铸而成，其管壁较薄，承口较小。出厂之前管子内外表面不涂刷青漆。

②分类：接口形式只有承插式一种。

③场合：排水铸铁管主要用于室内生活污水、雨水等重力流的管道。

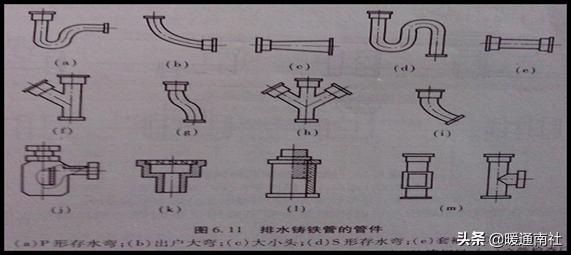

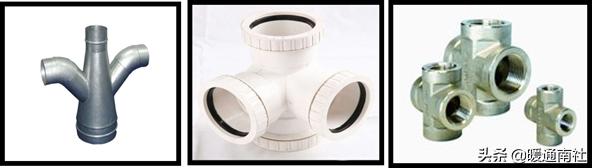

2）管件，排水铸铁管的管件，也是用灰口铸铁浇铸而成其种类和式样比较多，常用的有斜三通、斜四通、出户大弯、清扫口、立管检查口、存水弯等。

3）管材、管件的规格表示，排水铸铁管及其管件的直径，以公称直径表示。

钢管与通风管常用法兰：

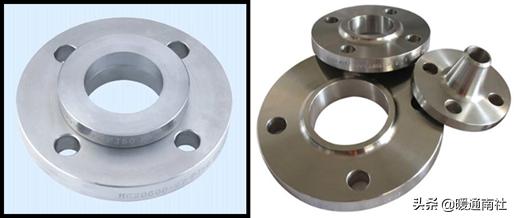

法兰（Flange）又叫法兰盘或突缘。法兰是使管子与管子相互连接的零件，连接于管端。法兰上有孔眼，螺栓使两法兰紧连。法兰间用衬垫密封。法兰分螺纹连接（丝接）法兰和焊接法兰及卡套法兰。

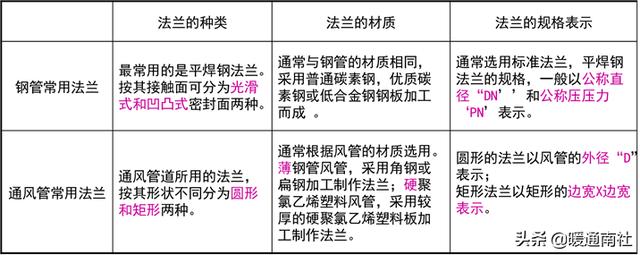

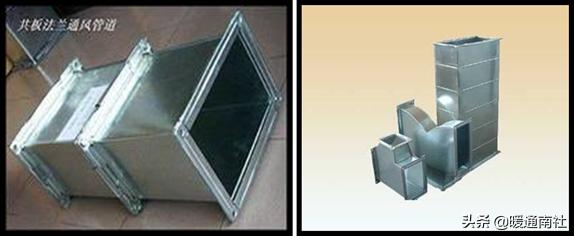

管道工程用的法兰分为：钢管（道）法兰，通风管（道）法兰。

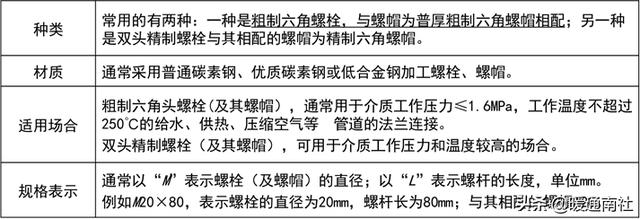

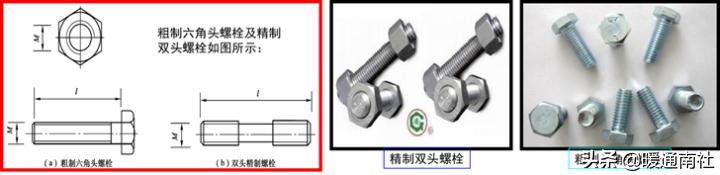

螺栓与螺帽种类、应用场合及规格表示：

板材介绍：

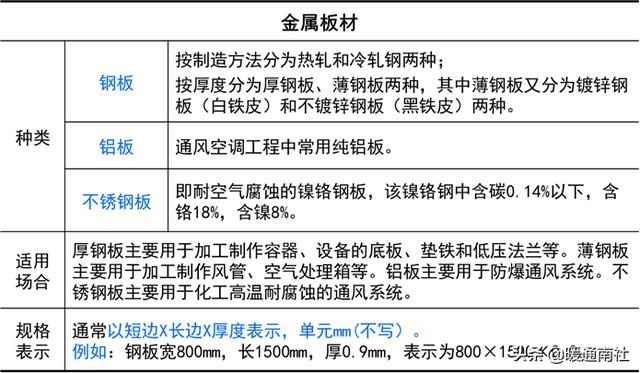

常用的板材有金属板材和非金属板材两种。

非金属板材：常用的非金属板材有玻璃钢板、硬聚氯乙烯塑料两种。这两种非金属钢材，主要用于排除含腐蚀性介质的通风系统中。

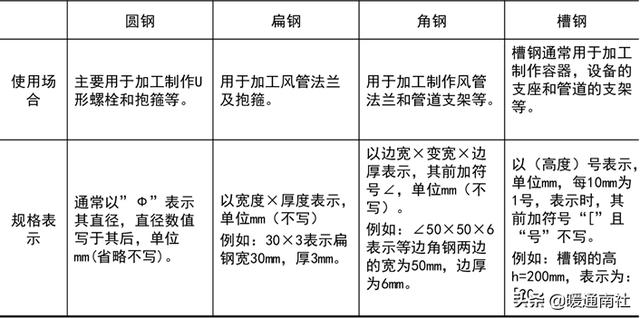

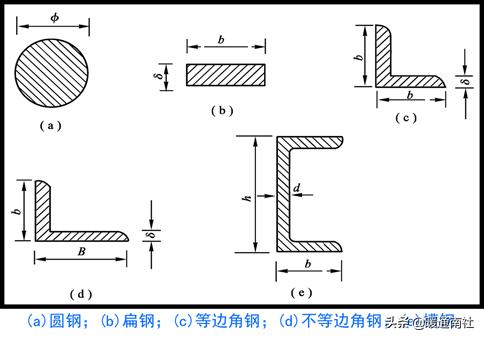

型钢的应用场所与规格表示：

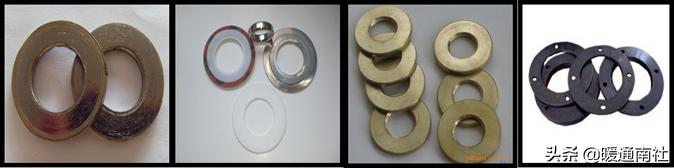

垫片介绍：

1)垫片材质的选用依据

管道工程中，法兰垫片的材质要根据管内输送介质的性质、工作压力、温度选用。

2）钢管道法兰常用垫片

钢管道法兰常用垫片的材质、种类和适用场合见表。垫片厚度1.5~3mm（其中给、排水系统垫片厚度可3~5mm）。
