一、工程概况
北京市顺义区为了响应北京市“换煤、减煤”的号召，改善郊区百姓冬季采暖质量，更好的在顺义区新农村建设中推广空气能、太阳能采暖技术。在顺义区农村能源办公室的大力支持下，清华阳光在顺义区选择一户作为采暖试点，进行太阳能与空气源采暖设备的安装。
该采暖项目2014年6月底签约，7月份开始施工，当月月底竣工并于2014年10月1日开始试运行，保证冬季采暖以及全年热水需求。

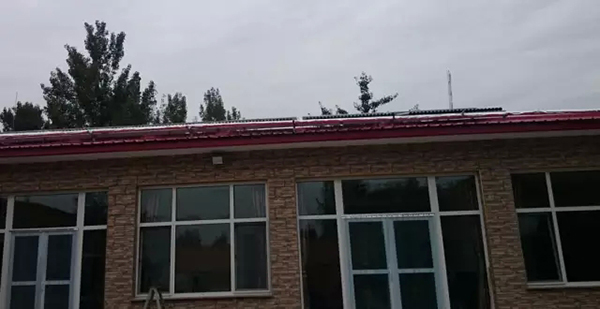

该采暖工程主体由正房和西配房组成，建筑面积172㎡，其中正房面积为148㎡，配房为24㎡。设备间位于正房东侧。其中，配置集热器为54㎡（清华阳光SLL5821（R）-25型集热器集热面积为4.5 m²/块，共计12块），置于正房屋面。考虑到水箱容积的取整与水箱造价等因素，选择了600升储热水箱，并设置于正方东侧设备间内。采暖末端为地板辐射采暖。
顺义能源办进行空气源热泵+太阳能采暖试点工程
二、系统设计方案
1、系统设计技术方案概况及应用情况介绍
（1）系统概况：配置集热器为54㎡，置于正房屋面。储热水箱设置于正方东侧设备间内。采暖末端为地板辐射采暖。
（2）辅助能源：采用空气源热泵作为辅助热源。
（3）供热方式：供热系统采用地板辐射采暖,使用水泵对地热盘管内的水和水箱内的水进行定时循环，自来水经过水箱内换热盘管加热后供至各用水点。
2、系统选型
采暖系统采用清华阳光排空玻璃热管集热器SLL5821（R）-25型，集热器单块面积为4.5 m²/块，共计12块，总集热面积为54㎡。储热水箱容积为600L，辅助热源采用10匹空气源热泵机组。
顺义能源办进行空气源热泵+太阳能采暖试点工程
三、系统特点
1)专利技术排空式全玻璃热管集热器等设计（专利号201220419466.1、201210232713.1），有效实现全排空。实现了真空管型集热系统全排空不炸管，安全可靠性高。
2)通过集热器和管路的排空，有效利用太阳能热水，同时不需要伴热带等防冻手段。
3)纯净水质，完全改变有水管沉淀杂质，细菌繁生的弊端；管内不存水，确保活水循环无死水，水质清洁无杂质。
4)空气源热泵（电）外置设计，更换空气源热泵更为便捷。采暖空气源热泵独立循环回路设计，减少空气源热泵使用量。
5)系统通过专用控制实现自动化运行、多重保护报警、分室节能控制等功能，使用可靠、方便。系统控制器是我公司为采暖系统定制开发的控制器，根据已有实践及理论分析，对数据量处理，根据地区天气状况、空气源热泵和室内温度，设置合理参数。控制器通过控制太阳能集热循环、采暖循环以及空气源热泵的使用，做到太阳能优先、空气源热泵尽可能独立、分时分室控制，满足舒适性的同时，降低热量消耗。
顺义能源办进行空气源热泵+太阳能采暖试点工程

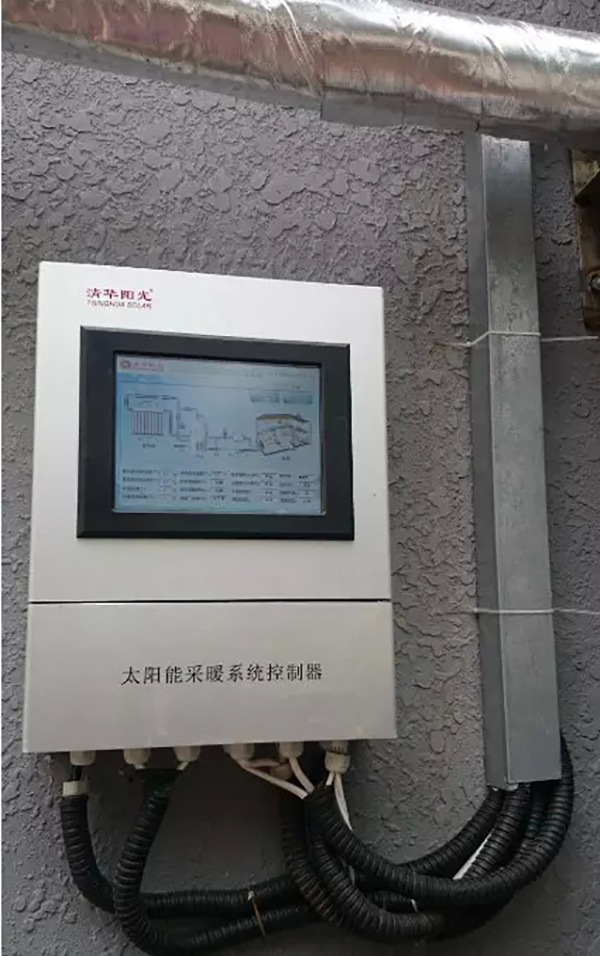

同时控制器还具有以下特点：①适用于4种集热系统，通过按键切换，操作便捷；②可控制多种形式的辅助能源（电加热、燃气锅炉、管道加热器等）；③多种形式的显示位置（柜体显示、有线远程显示、无线远程显示）；④多重保护报警功能（高温保护、溢水报警、温度故障报警、通讯故障报警）；⑤采用8寸彩色触摸屏作为显示界面，符合技术发展趋势。
6)太阳能与空气源热泵结合，系统使用时可减少了CO2等温室气体的排放量，此工程全年可减少排放二氧化碳等温室气体约14吨,社会效益显著。而且使用安全环保，不存在爆炸，燃烧中毒等安全隐患。
7)太阳能与空气源热泵可实现冬季供热；全年供给生活热水的功能。
8)通过理论研究及试验、示范运行，全玻璃热管集热器排空式太阳能与空气源热泵结合供热采暖系统功能完善、运行稳定。实现了：1）集热高效、排空可靠；2）采暖节能3）使用舒适、便捷，出水温度恒定，不会因用水多少而忽冷忽热，最大限度的满足舒适性要求；经数据分析和用户体验，在室内温度达到国家标准的情况下，低于城市集中取暖成本。
四、运行费用分析
应用领域：玻璃热管太阳能集热器+空气源热泵供热采暖系统提供冬季采暖，全年生活热水。
适用条件：适用于冬季最冷月平均温度在-25℃以上的地区。
运行费用：在运行期间，日照充足时，最高温室内温度在10月份达到27摄氏度，进入11月、12月份室内温度保持在22度以上。一月份测试室内温度20摄氏度。经计算，整个采暖季运行费用约为15—20元/平方米。
