地源热泵打井过程施工流程:

1、设备进场，确认施工环境，察看现场管线，避开管线打井。确定定设备房位置大小，现场测量放线定井位（每口井间距为3-4米）

2、安装打井设备，接水、电，开挖泥浆池及循环沟槽。（循环池为1m³左右，循环沟槽深度80cm，宽40cm）

3、上面的工作做好后，准备工作就绪后可以开始钻机钻井了。

4、安装放置管件：尽量采用刚出厂的供热管材，不采用出厂已久的管材。U形弯管要采用定型的成品件，不宜采用现场直管道煨制的弯头。

5、安装下管前，测试管道压力是否正常。强度试验一般注水进行，注水后10分钟压降小于0.05MPa，即为合格。合格后两端应用管帽封闭，以防止水泥浆进入管道。

6、PE管带压力下管。注意：管道内存水可在受压时保证PE管不变形。

7、钻井到达深度后，用膨润土、黄沙调浆，配合循环灌浆回填井。

8、连接地埋水平管路，制作分集水器，并在地埋水平管路上铺细沙，确保管路安全并无石子杂物等填进沟槽。

9、地源热泵水平管沟槽回填。在细沙上用泥土铺盖，回填至与地面平整一致。

地源热泵打井打多少米比较合适？

地源热泵钻井的具体地况和需求情况决定打井深度，有的需要打深的则50-400米，也有在地表不用打井的。一般来说大概情况如下：

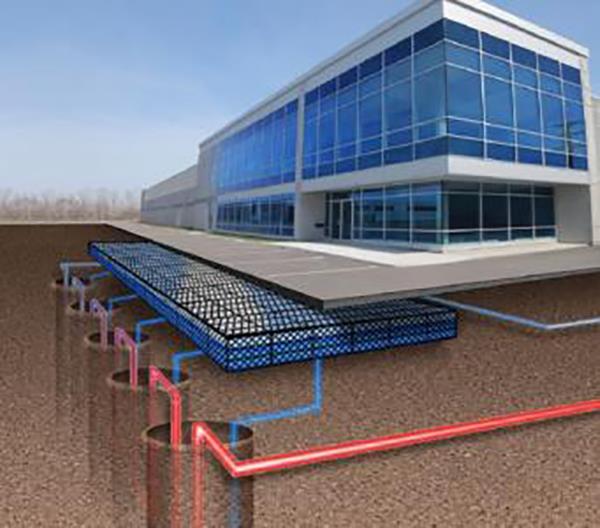

1、垂直式地源热泵

通过垂直钻孔将闭合换热系统埋置在50M～400M深的岩土体与土壤进行冷热交换。此种系统适合于制冷供暖面积较大的建筑物，周围有一定的空地，如别墅和写字楼等。该系统初投资较高，施工难度相对较大，但占地面积较小。

2、水平式地源热泵

水平式地源热泵通过水平埋置于地表面2～4M以下的闭合换热系统，它与土壤进行冷热交换。此种系统适合于制冷供暖面积较小的建筑物，如别墅和小型单体楼。该系统初投资和施工难度相对较小，但占地面积较大。

3、地表水式地源热泵

地源热泵机组通过布置在水底的闭合换热系统与江河、湖泊、海水等进行冷热交换。此种系统适合于中小制冷供暖面积，临近水边的建筑物。它利用池水或湖水下稳定的温度和显著的散热性，不需钻井挖沟，初投资最小。但需要建筑物周围有较深、较大的河流或水域。

4、地下水式地源热泵

地源热泵机组通过机组内闭式循环系统经过换热器与由水泵抽取的深层地下水进行冷热交换。地下水排回或通过加压式泵注入地下水层中。此系统适合建筑面积大，周围空地面积有限的大型单体建筑和小型建筑群落。

地源热泵打井数量确定方法

1、打井的数量与地质条件有很大的关系，粗细纱，黄土层，或卵石层、基岩层打孔的深度都不一样的，2、与所配的地源热泵机组的制热量有关系，比如：制热量是100KW，每延米的换热量是45W3、上述两个条件就能算出打井的数量来地埋管：地源热泵埋管共分两种，一种水平地埋，一种为垂直埋管：

规范规定：水平连接管的深度应在冻土层以下0.6m，且距地面不宜小于1.5m。

水平地埋管普遍使用在单相运行状态的空调系统中，一般的设计埋管深度在2～4米之间，在只用于采暖时，土壤在整个冬天处于放热状态，沟的深度一定要深，管间距要大。

规范规定：竖直地埋管换热器埋管深度宜大于20m，钻孔孔径不宜小于0.11m，钻孔间距应满足换热需要，间距宜为3～6m。垂直埋管换热器通常采用的是U型方式，按其埋管深度可分为浅层（＜30 m），中层（30～100 m）和深层（＞100 m）3种。埋管深，地下岩土温度比较稳定，钻孔占地面积较少，但相应会带来钻孔、钻孔设备的经费和高承压埋管的造价提高。

地源热泵中央空调与传统中央空调对比

1系统简单

一机多用，节约设备用房，应用范围广。地源热泵可供暖、空调，还可用于生活热水供应系统，一套系统可替代锅炉加空调的两套系统，因此一机多用，节省了建筑空间及设备的初投资，机组紧凑，节省设备用房空间，由此而产生的经济效益相当可观。

2无需除霜

大地土壤温度一年四季相对保持恒定，冬季也能保持在15℃以上，埋地换热器不会结霜，可节省因结霜、除霜而消耗的能量。通过对比很容易发现地源热泵中央空调优势非常明显，从这里我们也可以看出，为什么政府会大力推广地源热泵系统，地源热泵的普及不仅关系到家庭用户的切身利益，也很大程度上降低建筑能耗，缓解环境能源压力，优化生态环境。

3运行费用

地源热泵系统在运行中的节能特点也是显而易见的：通常地源热泵消耗1kW的能量，用户可以得到4kW以上的热量或冷量，其制冷、制热系数可达4以上，与传统的空气源热泵相比，要高出40%，其运行费用为普通中央空调的50%～60%。

4运行效率

对于普通中央空调系统，不管是采用风冷热泵机组还是采用冷却塔的冷水机组，无一例外的要受外界天气条件的限制，即空调区越需要供冷或供热时，主机的供冷量或供热量就越不足，即运行效率下降，这在夏热冬冷地区的使用就受到了影响。

而土壤源热泵机组与外界的换热是通过大地，而大地的温度很稳定，不受外界空气的变化而影响运行效率，因此，土壤源热泵的运行效率是最高的。达到相同的制冷制热效率，土壤源热泵主机的输入功率较小，即为业主提供了较低运行费的空调系统，在全年时间使用空调的场所，这种效果尤为明显。
