1、名称解释空气源：热能来源于空气中；另外还有水源、地源等。空气能：空气不是一种能量，能量的形式有电能、热能、太阳能等。热泵：一种利用高位能使热量从低位热源流向高位热源的装置

2、空气源热泵热水器原理热泵技术是基于逆卡诺循环原理实现的。主要由：压缩机、冷凝器、膨胀阀和蒸发器四个部分组成，工作过程如下：

这样空气能热水器就能不断吸收空气中的热量，并将该部分热量传到水侧，从而达到加热热水的目的。

3、空气源热水器产品结构介绍

空气源热泵：以空气为低位热源，从中吸收热量到高位热源的装置。

水源热泵：以水作为低位热源，从中吸收热量到高位热源的装置。

地源热泵：以地下埋管为低位热源，从中吸收热量到高位热源。

泳池机组：专门给泳池恒温加热的热泵机组。

空调热泵：能制冷，制热，又生产生活热水装置（ 三联供）。

冷热水机组：能够单独产生冷水和热水或者同时产生冷热水的装置。

空气源-水源热泵：可以单独从空气和水中吸收热量或者同时从空气和水中吸收热量到高位热源的装置。

按供热温度分类：高温热泵（65℃以上）；低温热泵（60℃以下）。

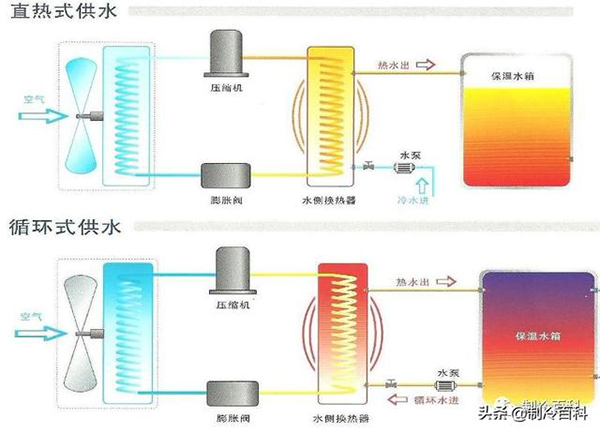

按加热方式分类：直热式：一次性把冷水加热到设定温度。循环式：多次循环把冷水加热到设定温度。浸泡式：把换热管直接放在保温水箱内，冷水加热到设定温度。

按工作温度分：普通型一般工作温度范围:－5℃－43℃。低温型一般工作温度范围：－15℃－40℃适用长江以北地区。

按工作电压分：单相220V。三相380V。

按机器出风类型分：顶出风。侧（横）出。

按冷媒加热方式：内盘管。外盘管。

4、空气源热泵部件功能

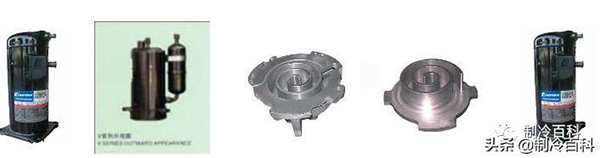

1）压缩机：它的作用是将蒸发器低温低压制冷剂蒸汽吸入，并压缩到高温高压的过热制冷剂蒸汽，然后排到冷凝器。

2）换热器：空气源热泵热水器蒸发器基本上采用平片式亲水铝箔。低温低压液态制冷剂吸热转换低温低压蒸汽。

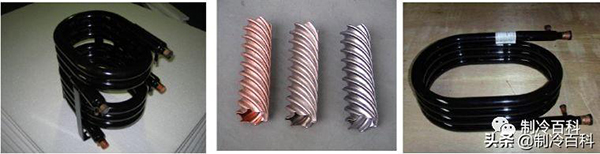

水冷凝器：水在铜管中紊流状态，不易结 水垢，防冻能力强，不易堵塞，对水质要求低，性价比高。

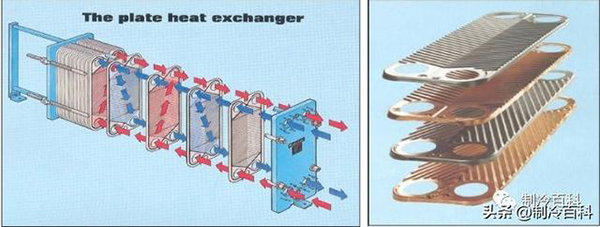

板式换热器：水和制冷剂在薄片中间隔流动,接触充分,换热效率高.适用于功率较大的机组。价格较贵，防冻能力差，对水质要求高，容易堵塞。

壳管式换热器：换热效率高，体积小，不容易堵塞，可以使用于任何机组。

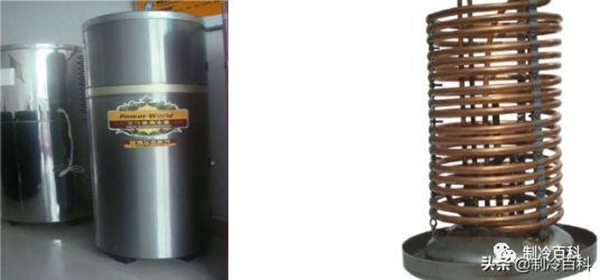

沉浸式盘管冷凝器：结构简单，结水垢后不容易清洗，时间久，换热效率差，紫铜管抗腐蚀性差，有可能导致盘管泄漏的可能。

泳池钛管换热器：由钛管和PVC塑料外壳或者不锈钢外壳组成最高温度限制在45℃以下。

0

3）节流部件：把从冷凝器出来的高温高压制冷剂液体节流降压后变成低温低压的液体，然后排入到蒸发器。

1

毛细管：适用于冷凝压力和蒸发压力较稳定的小型热泵装置；由紫铜管拉制而成，价格低廉。

热力膨胀阀：内平衡和外平衡两种。由控制信号是通过感温包感受蒸发器出口处工质过热度变化再由感温介质传到膜片处，控制精度不高，且由于膜片的变形量有限，调节幅度不大。

电子膨胀阀：它由检测控制执行三部分组成。电子膨胀阀具有很好的双向流通性能；能够精确控制制冷剂流量；电子膨胀阀具有智能化节流、全开、关断的能力，能够根据外界的环境温度进行调节，使机组始终工作在稳定的状态。

4）四通阀的功能：能够使制冷系统在制冷和制热模式中自由切换。

5）风机部件：加速空气从外界吹过蒸发器表面，以提高蒸发器的传热效率和散热性能特点：低转速，低噪音，大风量。

2

6）气液分离器的功能：把从蒸发器出来的多余的未蒸发器完的制冷剂液体和气体分离出来，保证压缩机吸入的都是气体。

7）制冷剂：制冷剂的作用：用于在制冷系统中通过自身的状态变化来传递热量的工质。简称冷媒，俗称雪种。

3

8）电控系统：由电路板、变压器、控制面板、信号线、各种温度传感器、交流接触器、热过载保护器、接线端子、线路组成。
